加工中心(Computerized Numerical Control Machine )簡稱cnc，是由機械設備與數控系統組成的使用于加工復雜形狀工件的高效率自動化機床。該機床越來越受到機械加工行業的重視，使用程度越來越高，雖然該機床的價格比其他一般機床高出很多，但是它的加工性能不僅僅是高出其他一般機床一點點。

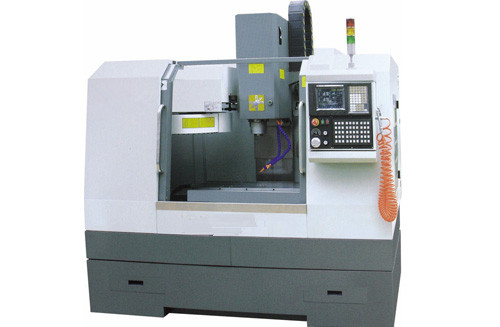

550加工中心
550加工中心是加工中心眾多型號中一款小型的機床設備，下面是該加工中心的參數表格：
| XH550加工中心參數 | ||
|---|---|---|
| 項目內容 | 單位 | 參數 |
| 左右行程（X） | mm | 550 |
| 前后行程（Y） | mm | 350 |
| 上下行程（Z） | mm | 380 |
| 主軸頭端至工作臺面行程 | mm | 100-470 |
| 工作臺面長 | mm | 800 |
| 工作臺面寬 | mm | 320 |
| 工作臺承重 | kg | 400 |
| T型槽規格 | mm | 14×24×3 |
| T型槽中心距 | mm | 100 |
| 主軸錐度 | BT40 | |
| 主軸軸心至導軌面距離 | mm | 380 |
| 主軸轉速 | rpm | 80-8000 |
| 主軸最大轉矩 | Nm | 14/19（30min） |
| 主軸最大額定功率 | kw | 3.7/5.5 |
| 主軸驅動系統 | 直接速度皮帶傳動 | |
| 定位精度 | mm | ±0.01/300 |
| 重復精度 | mm | ±0.005 |
| 軸向電機最大額定功率 | kw | XYZ:1.5 |
| 軸向電機最大額定扭矩 | Nm | XYZ:6 |
| X/Y/Z最大快移速度 | mm/min | 10000 |
| X/Y/Z最大切削速度 | mm/min | 6000 |
| X/Y/Z最小當量 | mm | 0.001 |
| 刀庫型式 | BT40 | |
| 刀庫容量 | 把 | 12 |
| 最大刀具直徑 | mm | 80（滿刀狀態） |
| 最大刀具重量 | kg | 4 |
| 最大刀具長度 | mm | 200 |
| 刀具對刀具（平均） | sec | 7 |
| 氣管接頭 | mm | 10 |
| 刀庫重量 | kg | 45 |
| 氣源要求 | kg | 4-6 |
| 機床重量 | kg | 2400 |
| 外形尺寸 | mm | 2350×1740×2350 |
| 電力要求 | KVA | 380V3相15KVA |
